Bab 3: Kerja Paip

Sistem bekalan air di rumah:

	a. Sistem terus →	membekalkan air terus dari paip perkhidmatan ke semua pili.
	b. Sistem tidak terus →	membekalkan air ke tangki simpanan air yang akan menyalurkannya semula kepada pili di dalam rumah.

Paip Bekalan Air

Paip Perhubungan	· menghubungkan paip utama dengan meter air.
Paip Perkhidmatan	· menghubungkan meter air ke tangki simpanan air dan pili dapur.
Paip Agihan	· mengagihkan air dari tangki simpanan air ke kelengkapan perpaipan di rumah. · Menggunakan paip jenis BG atau PVC
Paip Cuci	· Dipasang di dasar tangki · Berfungsi untuk menyalur air keluar semasa kerja pembersihan tangki dijalankan
Paip Limpah	· Dipasang tinggi sedikit dari aras penuh tangki simpanan air · Bersaiz lebih besar sedikit dari paip perkhidmatan · Menyalurkan air jika berlaku limpahan air apabila injap bebola rosak.

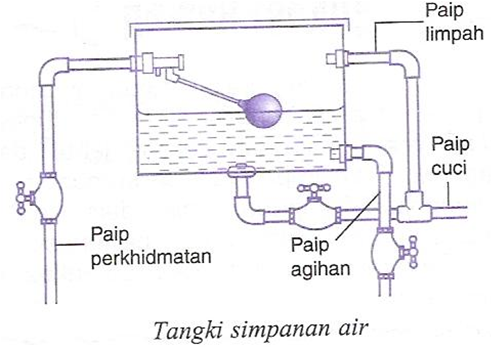

Tangki Simpanan Air

• Fungsi: menyimpan air sebelum diagihkan ke kelengkapan perpaipan lain di rumah.
• Terletak di atas bilik air dan bertutup untuk mengelakkan pencemaran.
• Menerima air dari paip perkhidmatan dan dikawal oleh injap bebola serta pelampung.
• Ia diperbuat daripada bahan kepingan galvani, gentian kaca atau poli.
• Muatan tangki biasanya antara 140 liter hingga 450 liter.

Jenis Paip, Penyambung Paip dan Bahan Pemasangan Paip

Jenis Paip

1. Paip besi bergalvani (BG)

· Diperbuat daripada keluli yang bersadur dengan zink.

· Saiz paip BG ditentukan oleh ukuran diameter bahagian dalam batang paip

· Saiz yang biasa untuk kegunaan di rumah ialah 13mm dan 20 m dengan panjang 6 meter.

· Untuk kegunaan perpaipan industri dan loji pula, saiz yang biasa digunakan ialah 25 mm, 32 mm, 38 mm dan 50 mm.

· Hujung paip BG diulir untuk tujuan penyambungan dan pemasangan.

Gred	Ketebalan	Kod warna	Kegunaan
A	Nipis	Perang	Paip Limpah
B	Sederhana	Biru	Paip Agihan
C	Tebal	Merah	Paip perhubungan dan paip perkhidmatan

2. Paip polivinil klorida (PVC)

· Diperbuat daripada plastik polivinil klorida (PVC)

· Digunakan untuk paip agihan, paip cuci dan paip limpah

· Ringan dan mudah dikendalikan tetapi tidak sesuai untuk menyalurkan air panas.

· Saiz paip PVC di pasaran ialah 13 mm, 20 mm, 25 mm, 32 mm dan 50 mm.

· Panjang piawaian paip PVC ialah 6 mm.



3. Paip Poli (HDPE)

• boleh dilentur dan tahan cuaca panas dan hujan.
• berwarna hitam, lebih kuat daripada PVC, tidak berkarat, ringan dan
  boleh digulung.
• ketebalan dalam satu saiz tetapi mempunyai diameter pelbagai.
• lebih mahal dan tidak boleh ditegakan.
• apabila penyambungan dibuka, hujung paip perlu dipotong kerana terdapat kesan pencengkam pada hujung paip itu.
• boleh dipotong menggunakan pemotong paip PVC atau gergaji.
• penyambungan tidak memerlukan glu kerana terdapat sleeve dalam penutup untuk mencengkam paip poli.
• di dalam sleeve terdapat gelang getah.

Paip Poli Penyambung Paip Poli

Penyambung Paip








Bahan Pemasangan Paip
1. Pita PTFE

• untuk sambungan paip yang berulir.
• dililit pada ulir mengikut arah pusingan jam sebelum penyambung dipasang pada paip.

2. Glu Paip PVC (simen pelarut)

• bahan perekat cecair yang dijual dalam tin.
• disapu pada paip atau pemyambung PVC yang tidak berulir sebelum pemasangan dilakukan.

JENIS DAN KELENGKAPAN PAIP
Alatan Tangan

Pita pengukur

• digunakan untuk mengukur

Gergaji besi

• untuk memotong paip PVC dan paip besi bergalvani
• mempunyai bingkai yang boleh dilaraskan bagi saiz mata gergaji yang berlainan ukuran.

Pemotong paip beroda

• memotong paip besi bergalvani dengan tepat dan cepat

Ragum paip yoke

• memegang dan mengapit batang paip besi bergalvani supaya tidak bergerak semasa memotong, mengulir dan melakukan kerja-kerja pemasangan.

Kikir bulat

• untuk membuang gerigis di dalam hujunh paip selepas dipotong

Kikir rata

• membuang gerigis luar pada hujung paip

Pemotong paip PVC/Poli

• untuk memotong paip PVC/poli dengan tepat dan cepat
• apit pemotong paip PVC/poli pada batang paip yang hendak dipotong dan pusing disekelilingnya
• tambah tekanan perlahan-lahan

Perengkuh Paip

• mencengkam dan memutarkan batang paip.
• rahangnya boleh dilaraskan untuk mencengkam batang paip
• tidak sesuai untuk melonggarkan atau mengetatkan bahagian kepala pili, nat atau penyambung yang tepinya rata

Sepana boleh laras

• melonggarkan atau mengetatkan nat pada pili dan penyambung.
• rahangnya boleh dilaraskan untuk disesuaikan dengan saiz benda kerja

Playar cengkam seribu

• mencengkam batang paip dan mengetatkan penutup penyambung poli semasa menjalankan kerja pemasangan paip poli TANGKI SIMBAH
• terdapat 2 jenis tangki simbah
• tangki simbah aras tinggi dipasang 2 meter dari paras lantai
• tangki simbah aras rendah dipasang 1 meter dari paras lantai
• digunakan untuk menyimpan air dan kemudiannya menyimbah keluar melalui paip simbah untuk membersihkan mangkuk tandas
• diperbuat daripada plastik atau tembikar
• boleh menyimpan air sehingga 9 liter

tangki simbah aras rendah dan tangki simbah aras tinggi


BAHAGIAN UTAMA DAN FUNGSI TANGKI SIMBAH

1. Paip alur masuk (paip agihan)

• membekalkan air masuk ke dalam tangki simbah.

2. Paip alur keluar (paip simbah)

• menyalurkan air keluar dari tangki simbah untuk menyimbah serta membersihkan mangkuk tandas.

3. Paip limpah

• menyalurkan air keluar dari tangki simbah jika berlaku kerosakan pada injap bebola atau pelampung.

4. Injap bebola

• mengawal kemasukan air ke dalam tangki simbah.

5. Pelampung

• terapung di atas permukaan air akan bergerak bersama paras air. Pelampung mengawal paras air dengan menutup dan membuka injap bebola melalui lengan pelampung. Lengan pelambung yang bergerak ke atas menolak omboh dalam injap bebola.

6. Injap gegendang

• mengawal air masuk ke tiub sifon. apabila tuil tarik, injap gegendang akan naik dan membenarkan air masuk ke tuib sifon untuk menyimbah mangkuk tandas.

7. Tuil tarik/tangkai pelepas

• tuil tarik terdapat diluar tangki simbah. apabila mangkuk tandas perlu dicuci, tuil ditarik untuk menyimbah air.

8. Tiub sifon

• menyalurkan air ke paip simbah

OPERASI TANGKI SIMBAH




MENGAWAL ARAS AIR DALAM TANGKI SIMBAH

• kedudukan injap bebola perlu dilaraskan supaya air dalam tangki simbah tidak melebihi paras paip limpah dan melimpah keluar; paras air yang terlalu rendah dan kekurangan air menyebabkan tangki tidak dapat melakukan proses simbahan.

PILI

• digunakan untuk mengawal pengaliran air keluar melalui batang paip.
• diperbuat daripada loyang (campuran kuprum dan zink), pili PVC dan pili bersadur kromium.
• terdapat 2 jenis pili iaitu pili berbibir dan pili bertiang.

PILI BERBIBIR

• alur masuk mendatar.
• biasa digunakan pada tab mandi dan singki di dapur.

PILI BERTIANG

• alur masuk menegak.
• biasa dipasang pada tab mandi dan singki jenis tembikar.
